3ds Max 지형 만드는 두 가지 방법





지형 만들기

지형 만드는 두 가지 방법에 대해 알아봅니다







1 첫 번째 방법 : Terrain 기본 명령어 사용하기



2 두 번째 방법 : 외부 스크립트 Populate Terrain 사용하기























1 첫 번째 방법 : Terrain 사용









1. 도면 정리 CAD

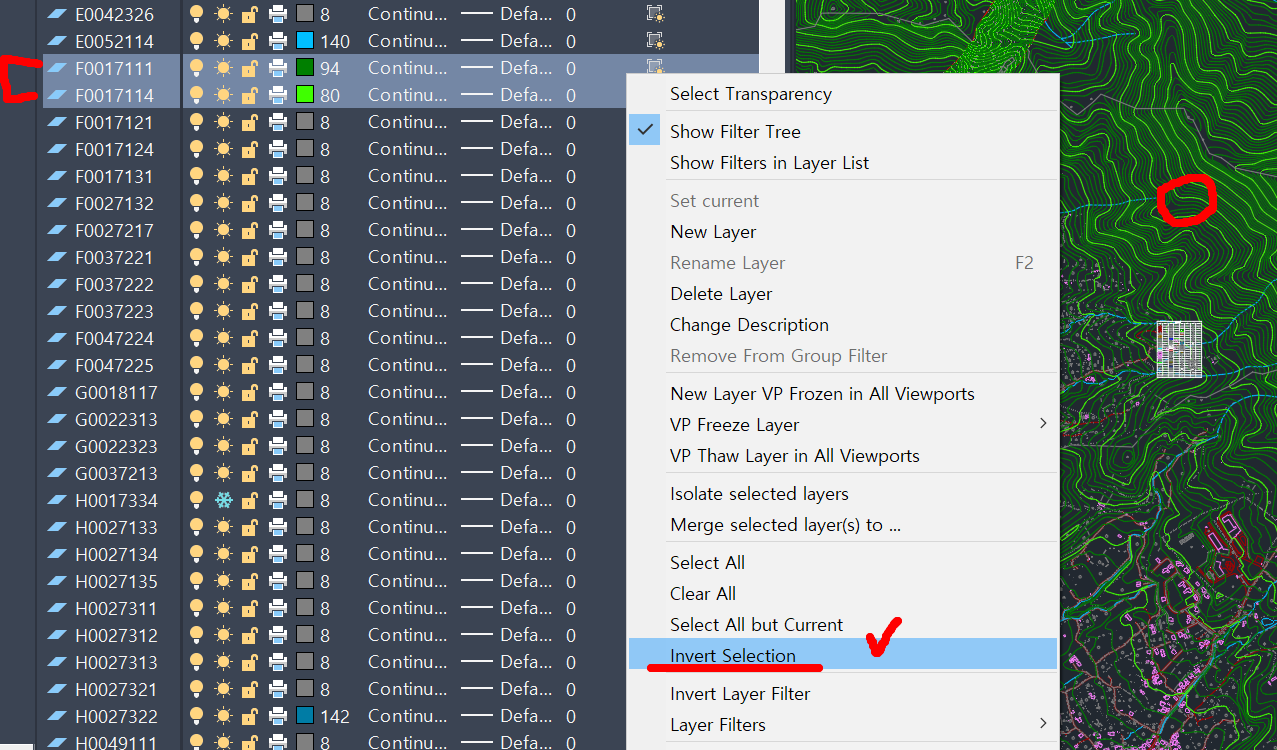

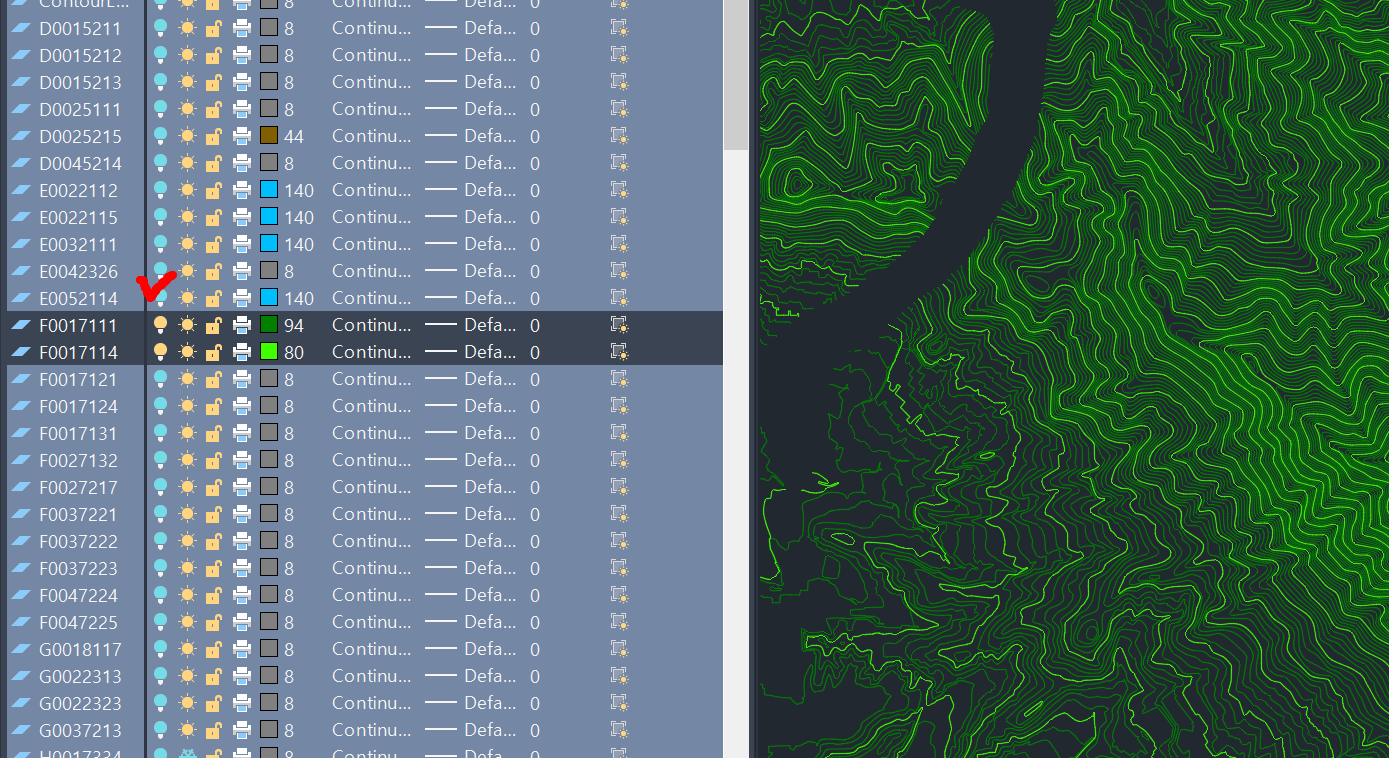

1) Property 창에서 등고선에 해당하는 2개의 레이어를 선택 후, 반전 선택





2) On.Off 아이콘 클릭, 모두 꺼줌 > 나머지 도면 Hide됨

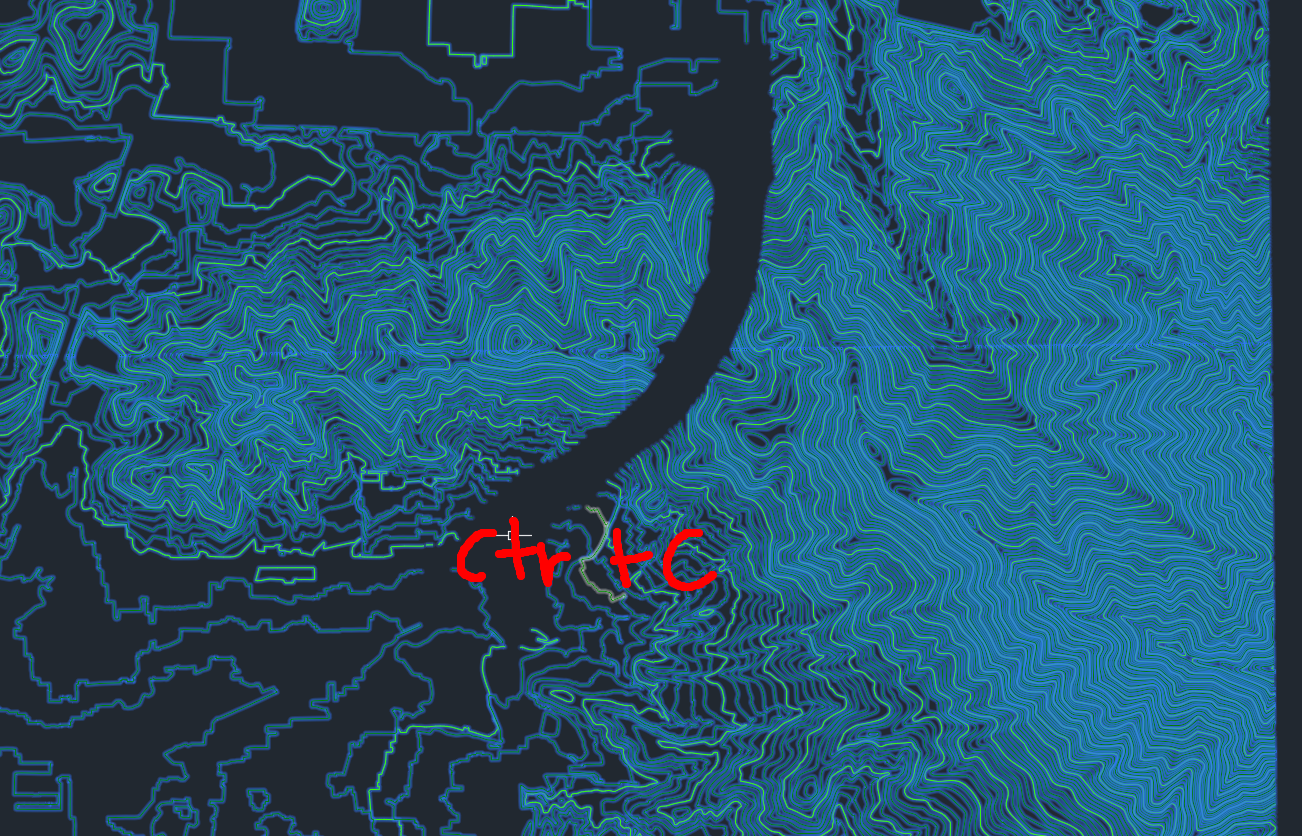

3) 전체 선택 후 Ctrl+C (혹은 Block 으로 저장)





















2. 맥스에서 불러오기 (스크립트 활용 or import block )

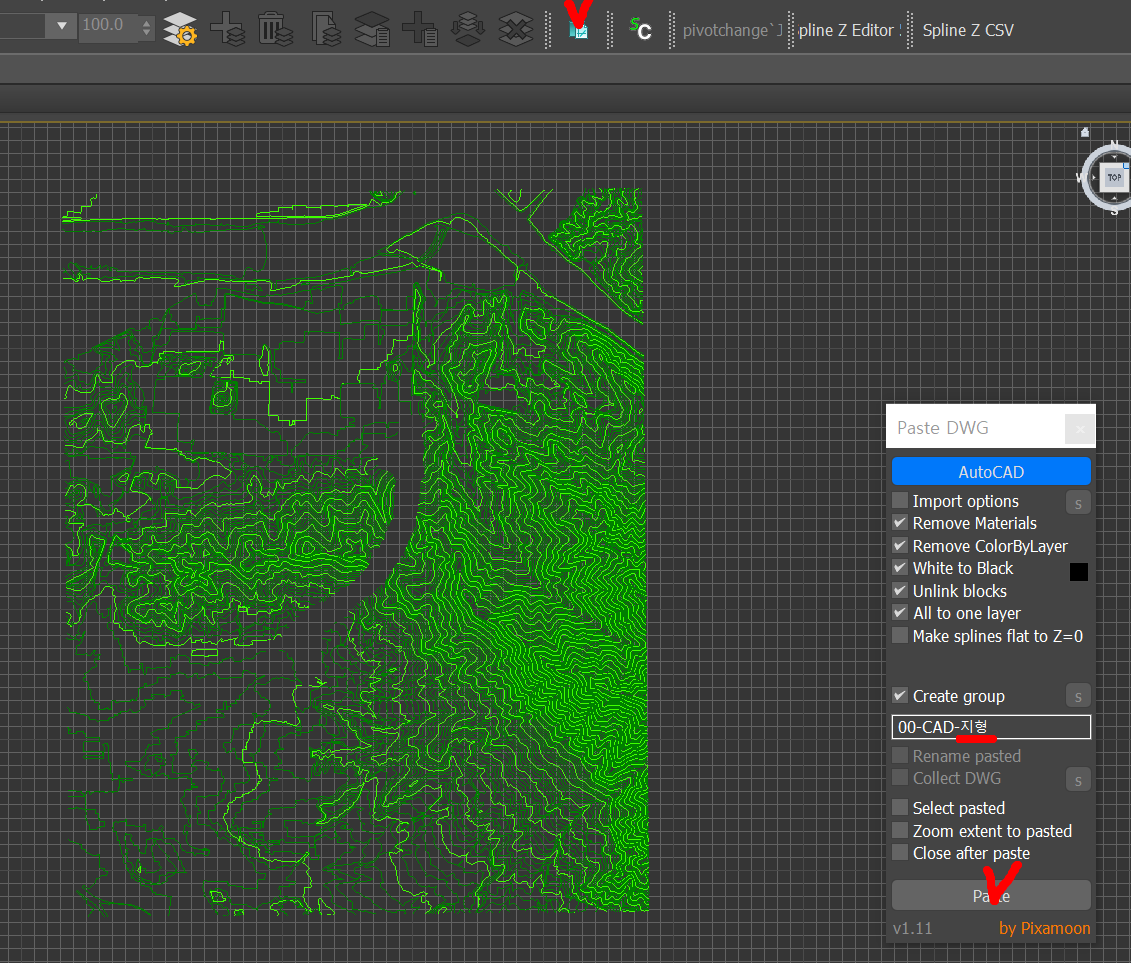

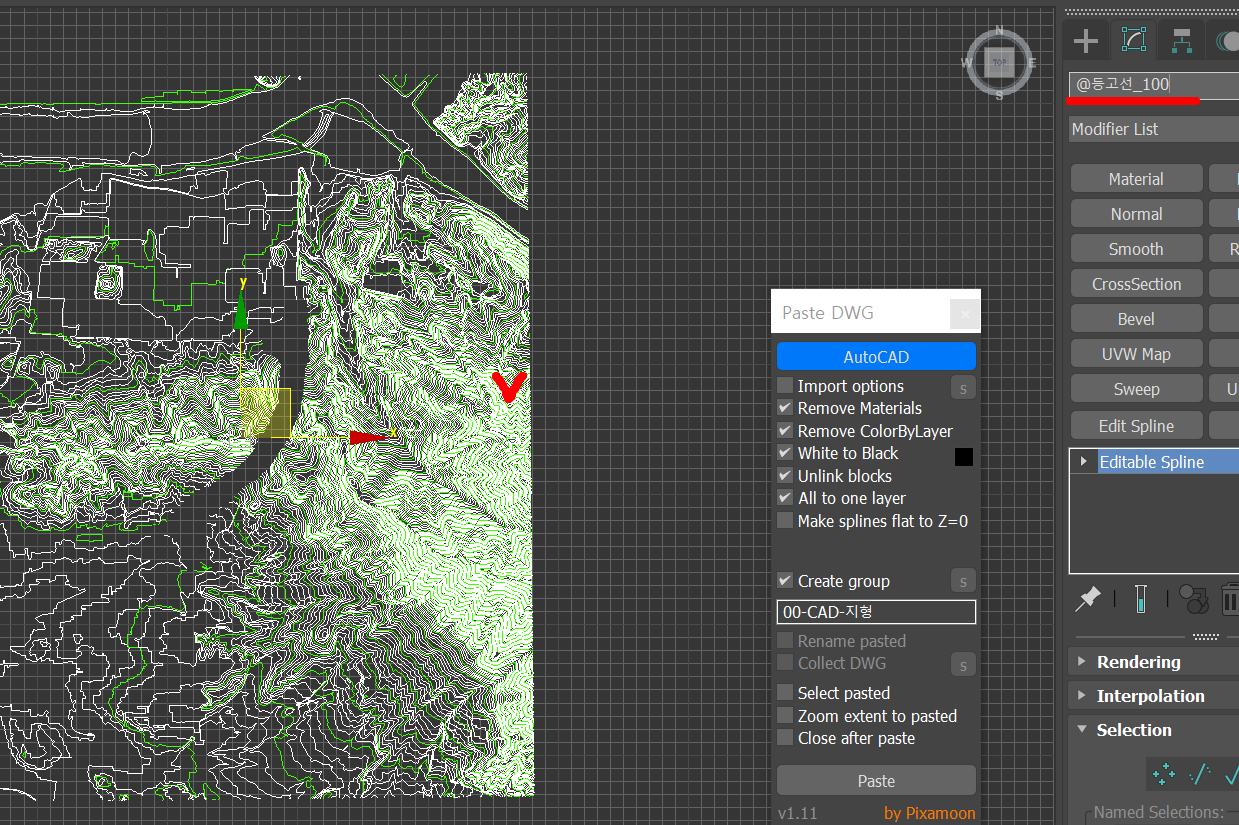

1) Max 에서 스크립트 "Copy Paste DWG" 실행, Paste!

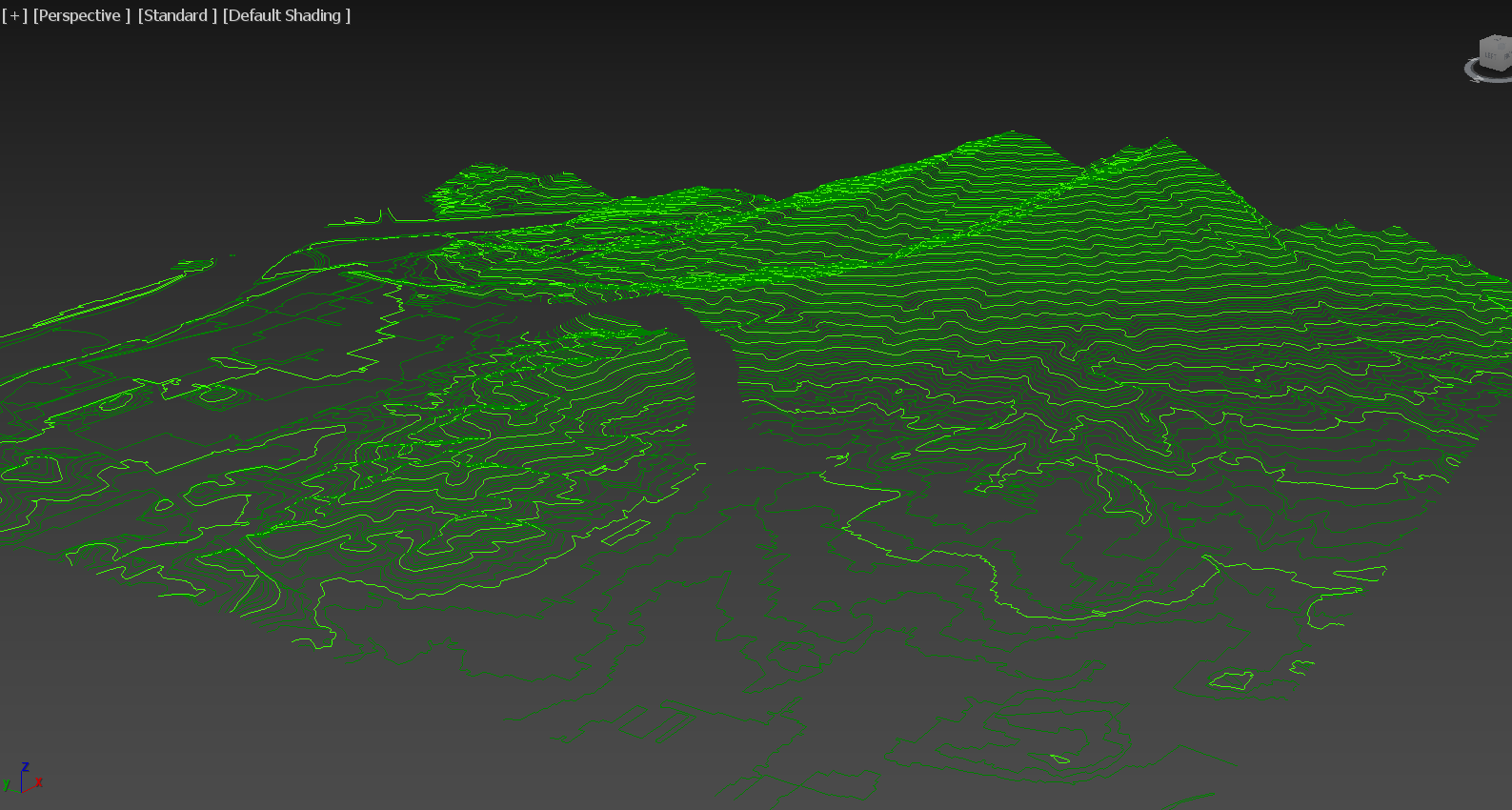

Pers 뷰에서 보면 이렇게 입체적인 등고선을 확인!

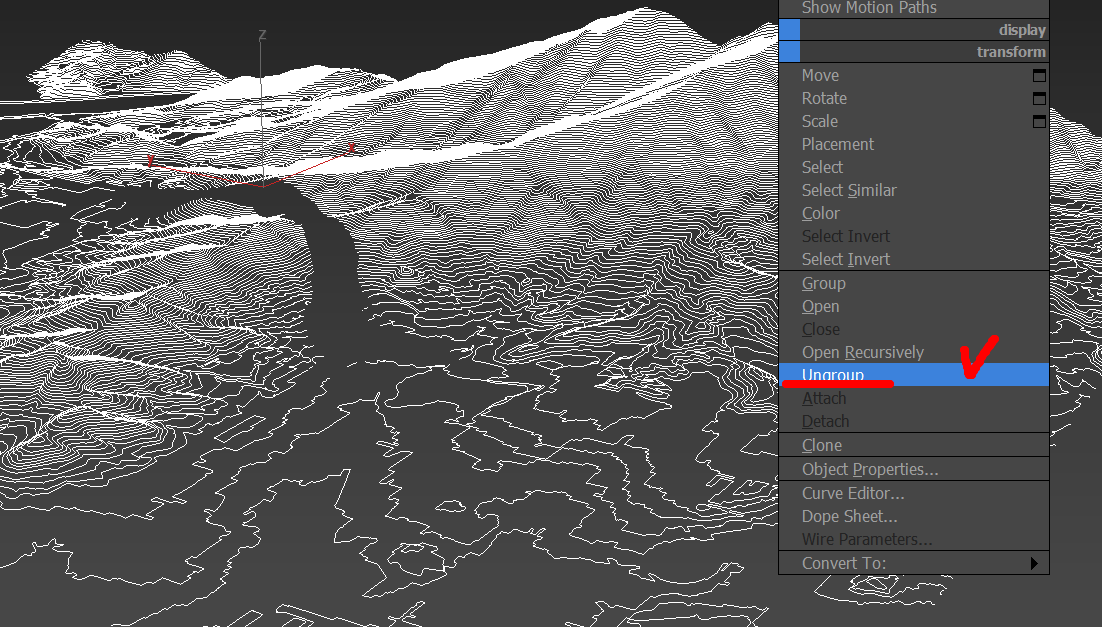

2) Ungroup





3) 100라인과 500라인 각기 이름 짓기 (여기에서 500라인 만 사용)

 - 100라인 이름 짓기



 - 500라인 이름 짓기













3. 등고선을 폴리곤으로 만들기

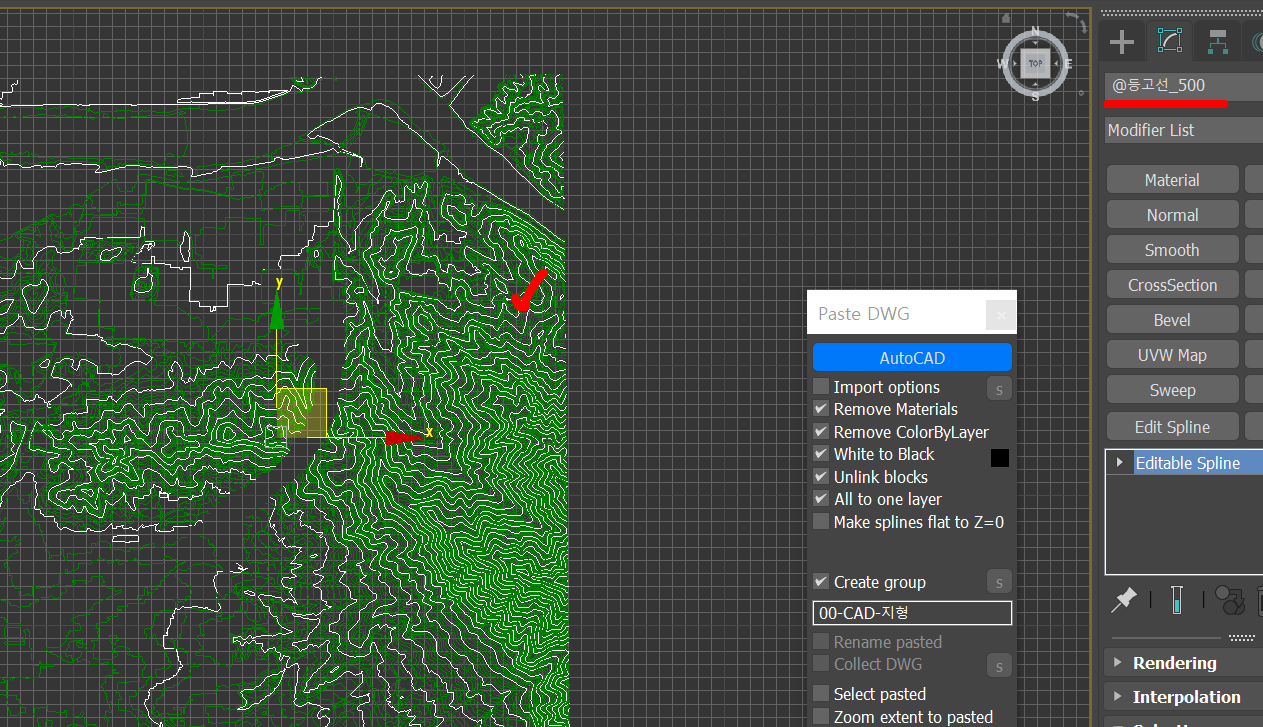

 1) @등고선_500 객체를 선택

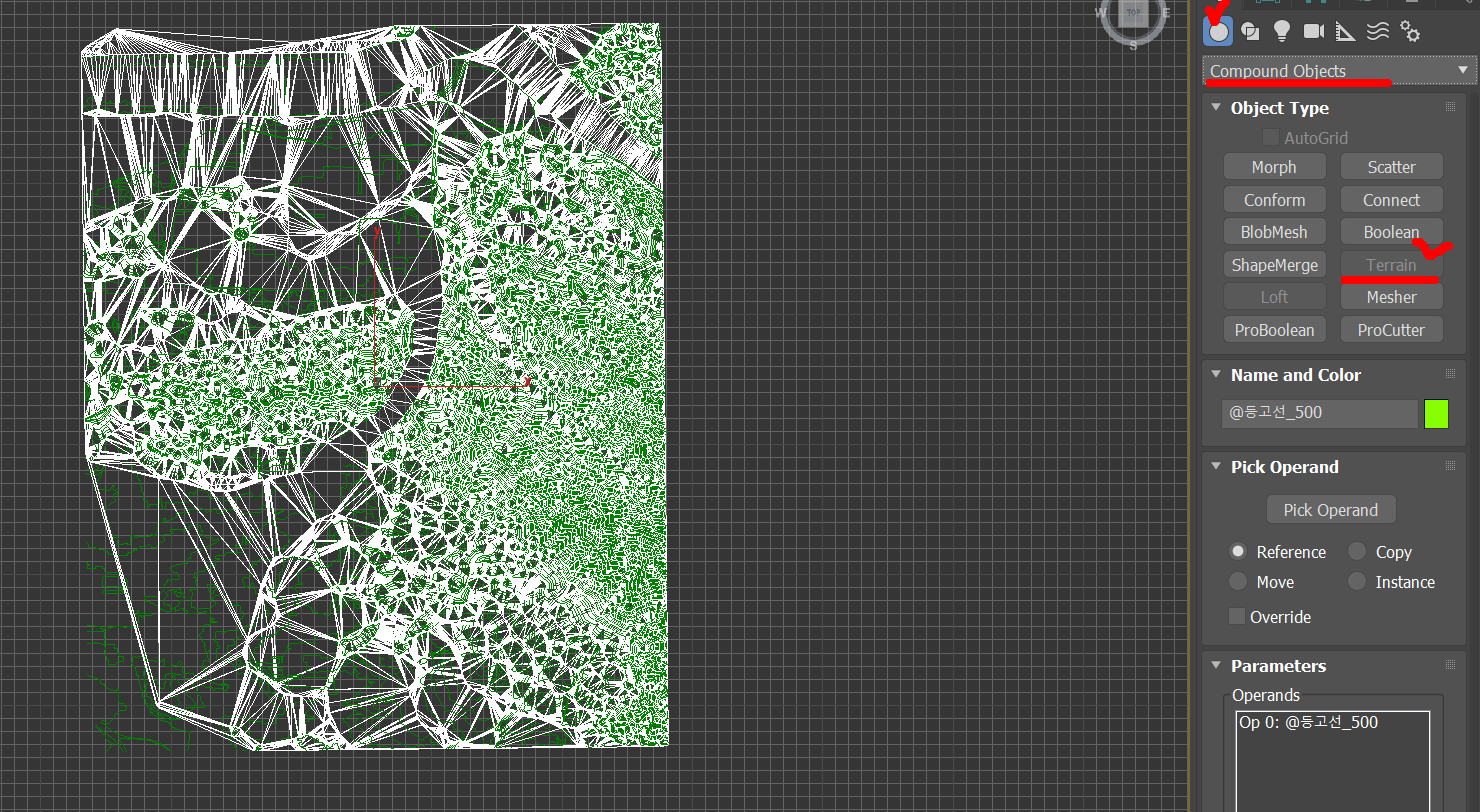

 2)  Create / Compound Objects / Terrain

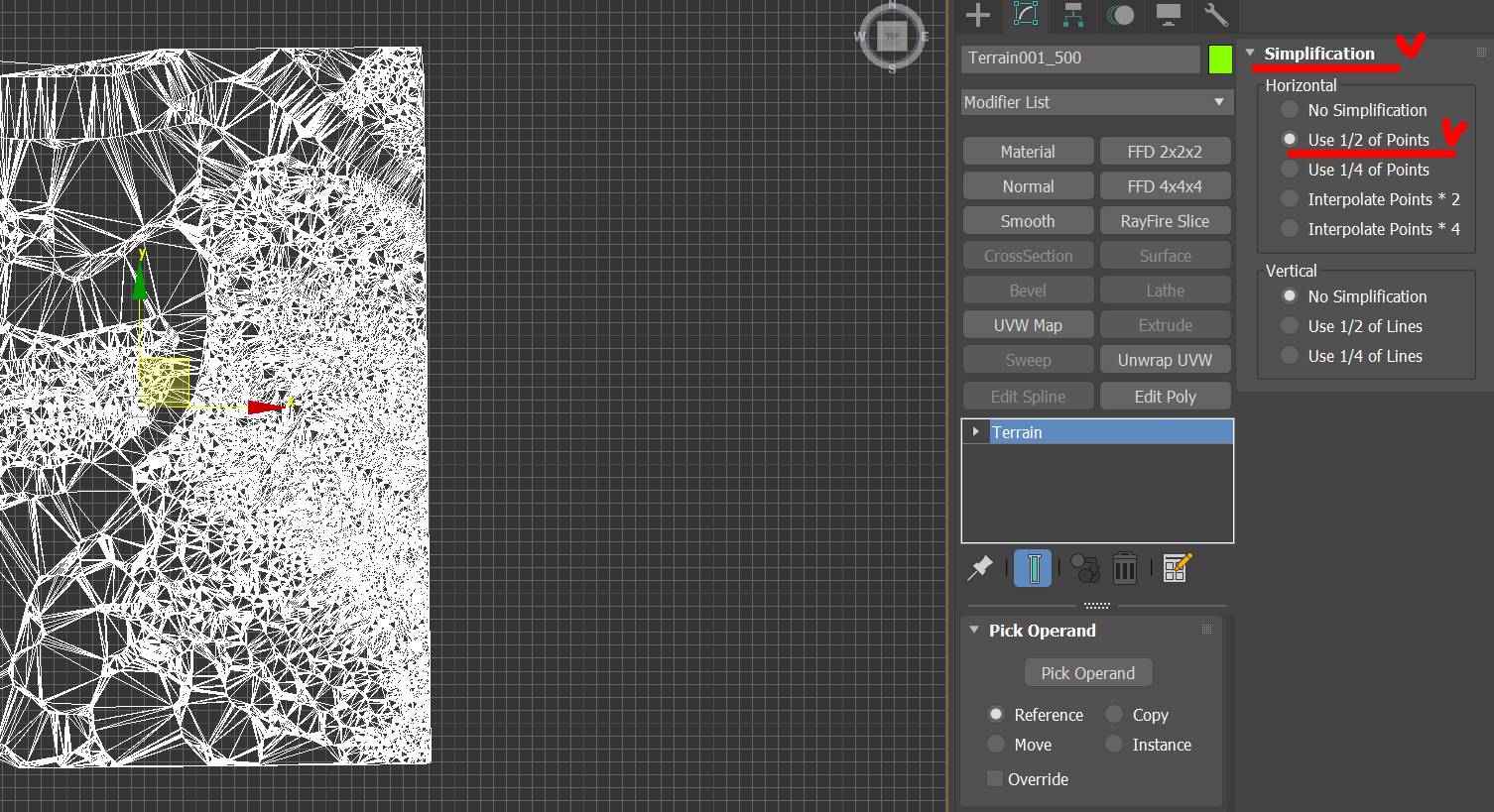

3) Simplification : Use 1/2 of Points 적용

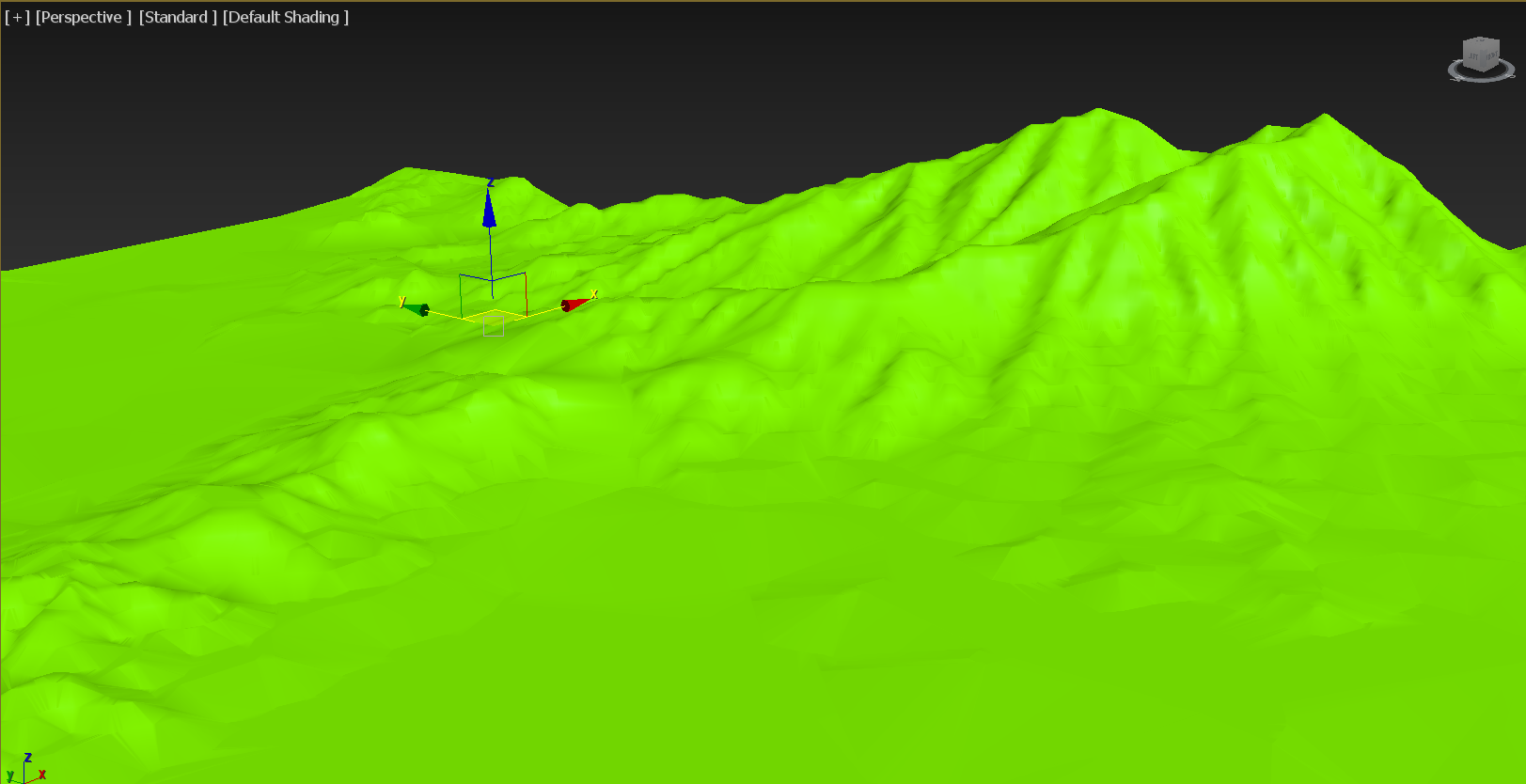

- 이정도면 충분히 굴곡 표현이 됩니다.

- 스크립트 없을 때 이렇게 triangle mesh 형태로 만들어졌슴.























2 두번째 방법 -  외부 스크립트 사용 Populate Terrain

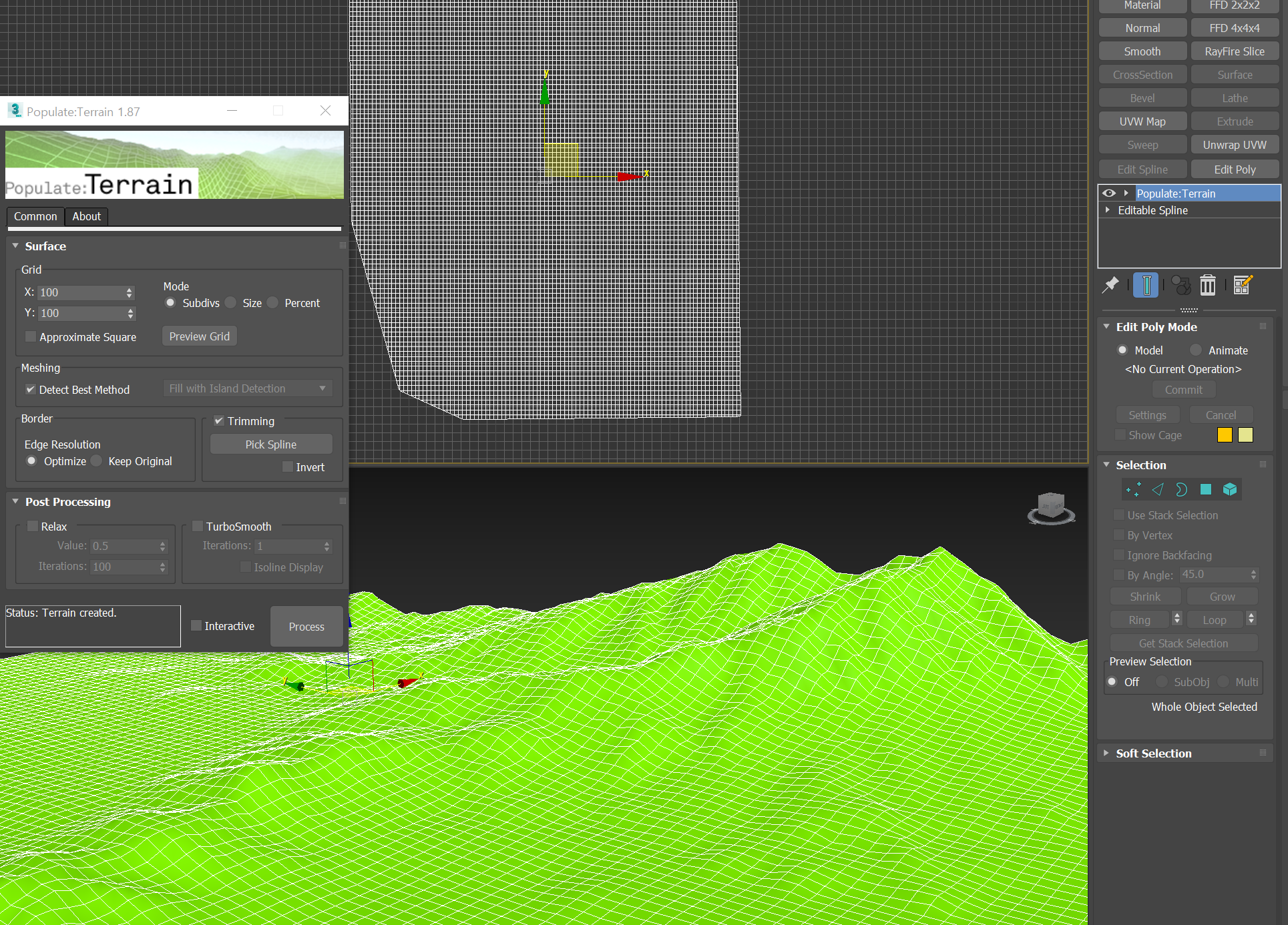

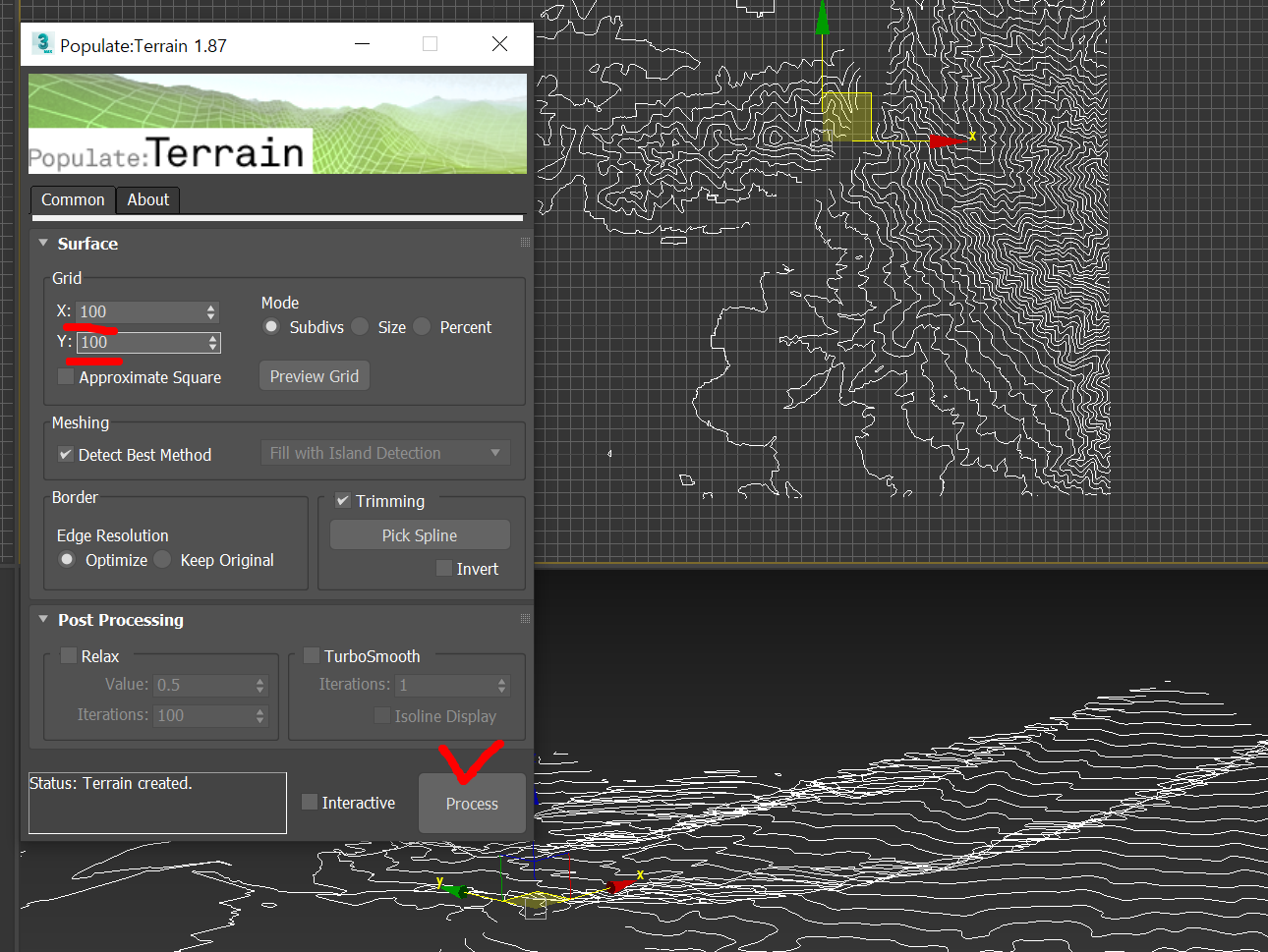

@등고선_500 선택 후, 스크립트 실행, Grid : 100x100  > Process!

그리드 수치를 높이면 더 디테일해지지만 용량이 만만찮음.



그리드 형태로 깔끔하게 만들어짐.
