오래된 맥북 프로 13" 2013 late 보드 교체 및 OS설치 I



오래된 맥북 프로 13" 2013 late 보드 교체 및 OS설치 I



맥북 보드 교체를 위한 부품 구매











1. 부품 구매

2. 분해 및 교체, 결합

3. 초기 부팅 방법

4. OS 업그레이드









제 맥북의 상태

2013년에 탄생한 오래된 맥북 프로입니다.

음료(물)을 엎질러서 전원 커넥터로 스며들어가 보드의 회로가 쇼트난 상태

맥 부팅은 되는 상태, OS도 살아있는 상태, 다만 맥세이프 충전이 되지 않음. (배터리 문제 없음)

즉 전원 커넥터 문제 혹은  보드 쇼트 문제.

AS도 안되고 사설로 맡기면 30만원은 넘을 것 같은 부담.

그냥 버릴 것이냐, 부품으로 팔것이냐, 다시 살릴 것이냐의 고민

10만원 이내 부품 교체로 해결 가능하다면 도전!





자세한 사건 내용은 더보기 >

현재 2025년이니까 12년된 모델이며,

저는 그것도 중고로 2016년 즈음 600,000원에 구매했던 제품입니다.

얼마전 책상위에 열어두었다가 그 옆에 있던 텀블러가 넘어지면서

키보드 위로 음료가 왕창 쏟아졌습니다 (다행이 무설탕 음료 : 거의 물에 가까운)

그래서 황급히 뒤집어 들고 전원을 끄고, 물을 빼내고, 드라이로 말리고, 엎어놓고 말리고,

12시간 정도 후에 전원을 켜보았습니다.

전원이 잘 들어왔습니다.

그런데 불행한 것은 충전이 안된다는 것!

해결 방법은 일단 AS에 가서 알아보는 것이었고,

구리역 근처 투바 센터로 가서 문의했는데, 전원이 들어왔습니다.

갑자기 전원이 들어와서 다시 집으로 와서 충전을 시켰습니다.

하지만 며칠 지나 다시 전원을 연결하니 불이 들어오지 않고 충전도 되지 않았습니다.

일단 접어두고,

일때문에 바빠서 또 한 달 가량이 지난 후 전원을 연결해봤으나, 여전히 되지 않았고

다시 AS로 가서 알아봤으나, 부품을 구할 수도 없고, 보드를 교체한다면 몇십만원이 들 수도 있다.

그래서 포기하고 집에서 와서 폭풍 검색 후 외국 사이트에서 해당 모델 보드 교체 영상을 찾아 유튜브로 확인한 후

보드와 도구들을 주문했습니다. (사실 먼저 전원 커넥터 부품을 구매해서 교체해봤으나 동일 현상.)

어째든 오래된 맥북을 수리하는데 도움이 되길 바랍니다. (수리 라기보다는 교체, OS 설치 등)







쇼트가 났을 경우 확인 및 진행 순서

1. 전원커넥터 부분 부품을 교체해본다. (일단 이것으로 성공하면 땡큐, 실패하면 다음 단계로)

2. 보드를 교체한다. (사설 수리를 맡기면 쇼트난 부품을 확인하여 수리하거나 보드를 교체함)

3. 해당 제품 최초의 OS를 복구한다. (웹을 통한 복구- WiFi 연결 필요)
4. OS 상위 버전을 설치한다. (설치용 USB 필요)











부품 및 도구 비용

보드8G  : 46,600원

전원잭   : 3,260원

하단 나사  : 2,180원

드라이버세트 : 7,008원

써멀구리스 : 5,200원

합계 : 64,248원





자세한 내역

맥북 프로 레티나 13 인치용 정품 마더보드, A1502 로직 보드, 2013 2014 2015 820-3536-A 820-3476-A 820-4924-A -

1) 보드 : 맥북 프로 레티나 13인치, A1502 로직보드

- 여러 사양이 있지만 원래 사양에 맞춰서 최대한 저렴한 보드를 선택했음.

- 16G로 하고싶었지만 가격이 10만원 넘어서 과하다고 판단, 8G 저렴이로 선택!











맥북 프로 13인치 A1502(2013-2015)용 DC 입력 전원 잭 820-3584-A | 충전 포트 커넥터 및 DC 소켓 보드 |

전원커넥터: 맥북 프로 레티나 13인치, A1502 용 DC입력 전원 잭

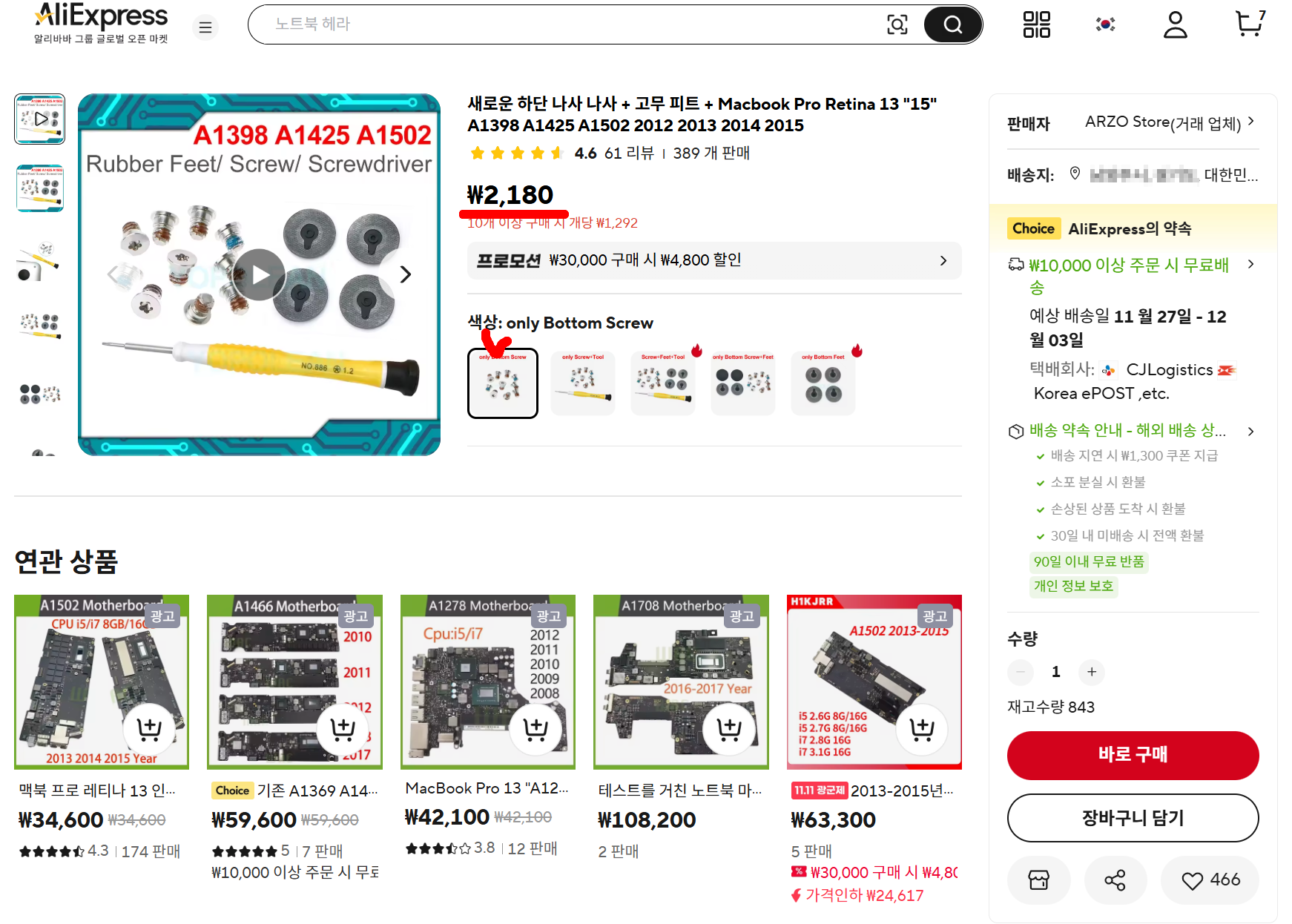

새로운 하단 나사 나사 + 고무 피트 + Macbook Pro Retina 13

하단 나사  Macbook Pro Retina 13 "

- 별 드라이버는 제외하고, 나사만 구성하는 제품으로 저렴하게

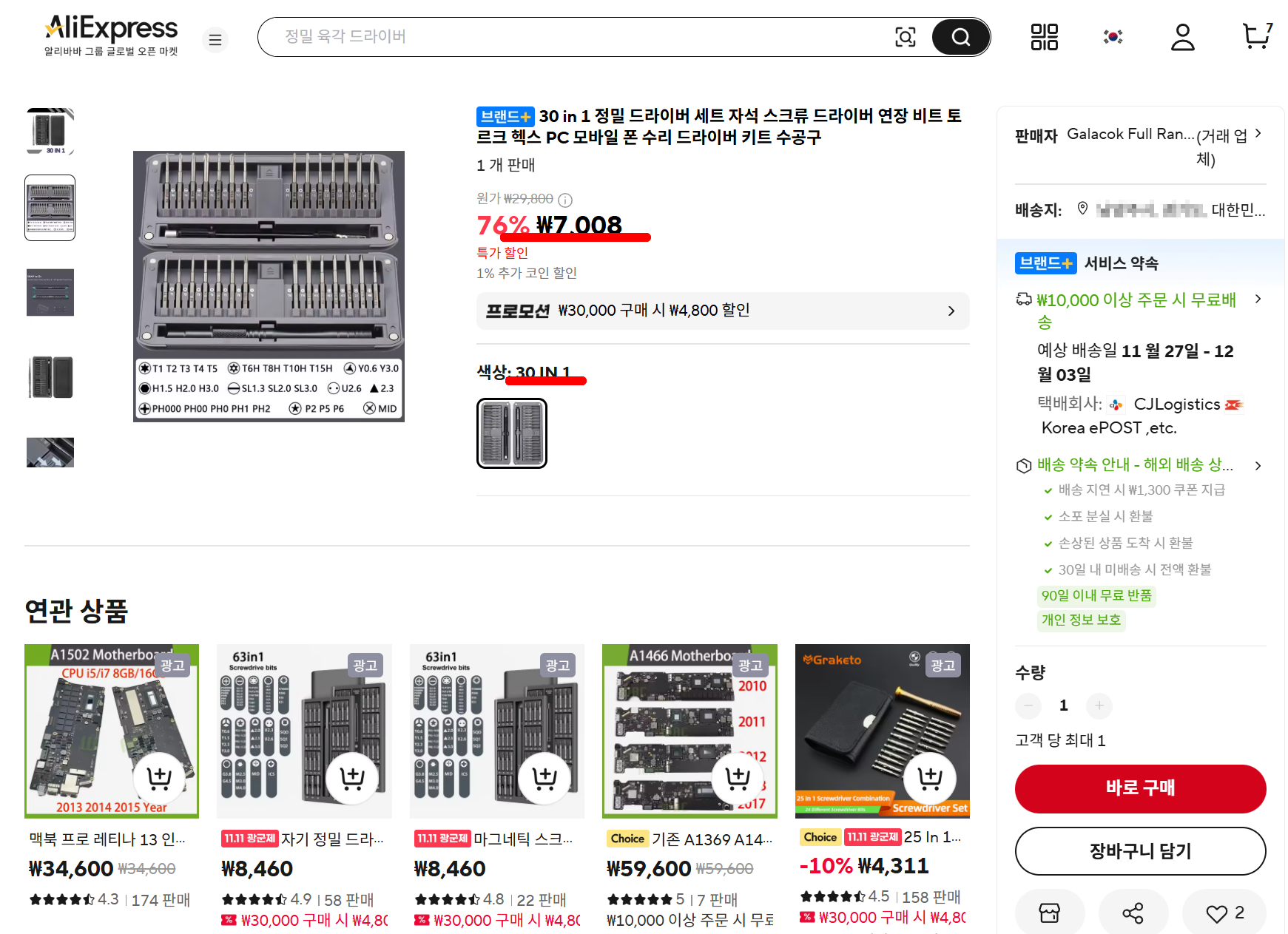

30 in 1 정밀 드라이버 세트 자석 스크류 드라이버 연장 비트 토르크 헥스 PC 모바일 폰 수리 드라

30 in 1 정밀 드라이버 세트 - PC 모바일폰 수리 드라이버 키트

- 왠지 튼튼해 보이는 것으로 선택

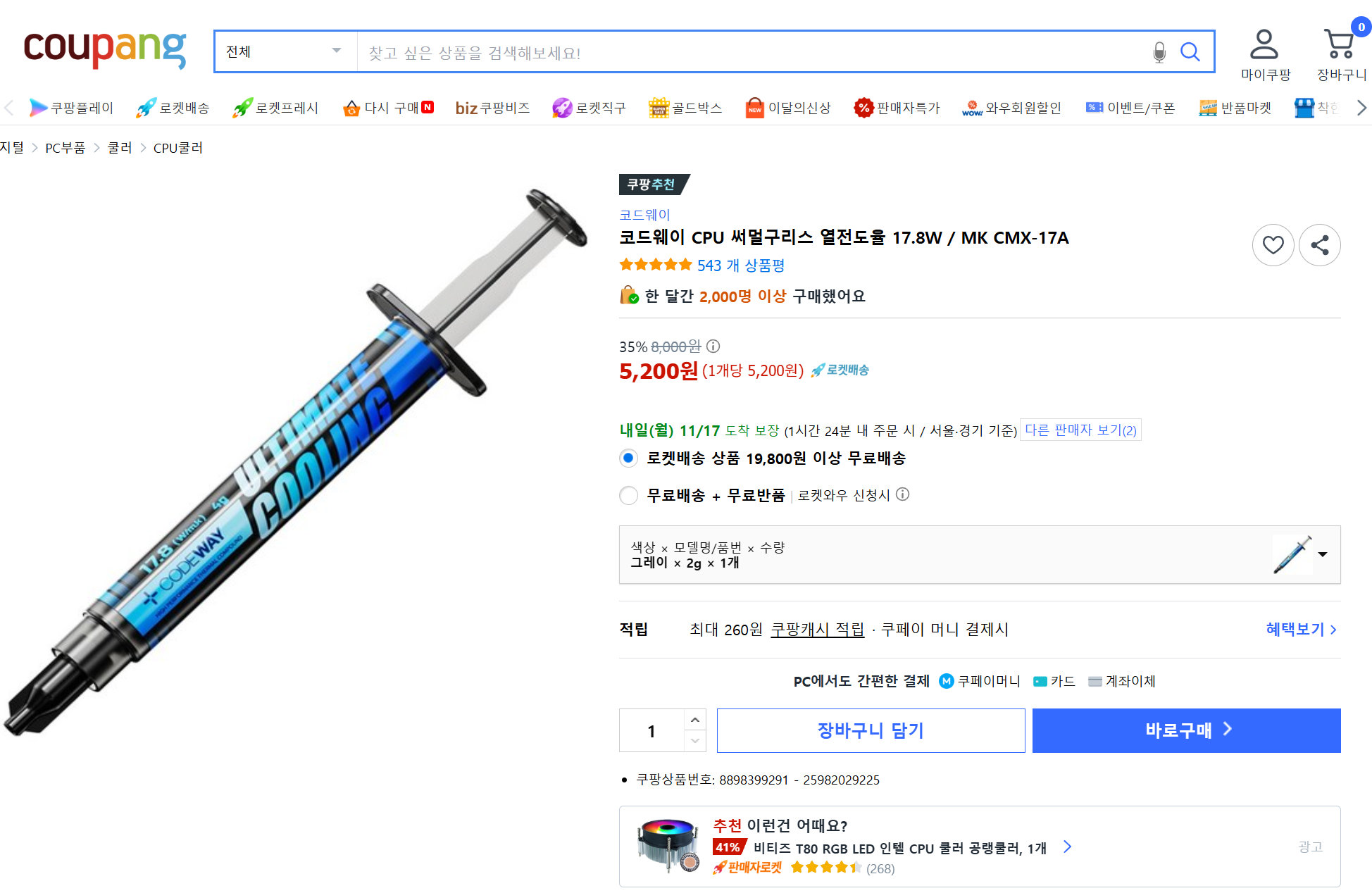

코드웨이 CPU 써멀구리스 열전도율 17.8W / MK CMX-17A - CPU쿨러 | 쿠팡

- 써멀구리스

(구매한 보드는 팬이 부착되지 않은 쌩보드 이므로 원래 있던 팬을 분리한 후  CPU와 방열판 사이에 써멀구리스를 발라줘야 합니다)













보드 교체 및 OS 설치 순서

1. 맥북 뒷판 제거 : 별 드라이버 P2 사이즈가 필요합니다.

2. 각종 커넥터 연결 해제 : 헤라, 별 드라이버 T4 사이즈 , 십자드라이버(MID) 가 필요합니다.

3. 전원잭 제거 : T4

4. 보드 제거 : T4

5. 전원잭 교체 및 보드 교체 (써멀구리스 필요)

6. 뒷판 결합

7. 시스템 부팅

8. OS 설치 (WiFi 인터넷 연결 필요)

9. OS 업그레이드 설치 (설치용 USB 필요)









자세한 내용은  ifixit 참고

https://ko.ifixit.com/Device/MacBook_Pro_13%22_Retina_Display_Late_2013

MacBook Pro 13" Retina Display Late 2013 수리 도움말: 스스로 수리하는 방법을 알아보세요.
